MH電動葫蘆桁架門式起重機

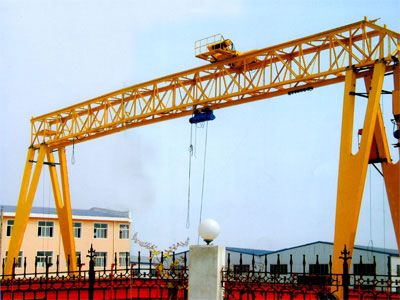

MH型3-10噸電動葫蘆單梁門式起重機（桁架形狀）
MH電動葫蘆桁架門式起重機
本機是與CD1或MD1型電動葫蘆配套使用，適用干露天作業的固定跨間，本機禁止吊運熔化金屬及易燃、易爆物品，根據用戶要求還可制成單端外伸懸臂式或無懸臂式結構。
本機工作環境溫度為35℃一20℃，電源為三相交流50HZ．380V。

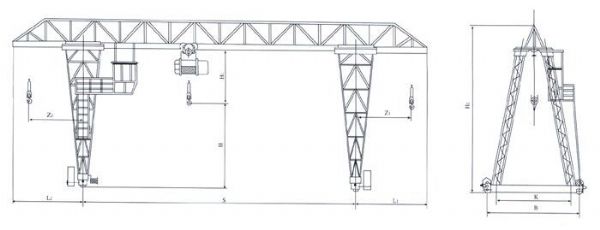

本機外形尺寸僅供參考
| 起重量 | 跨度 | 提升 高度 | 大 輪壓 | 起重機 總量 | 懸臂 長度 | 工作 制度 | 電動葫蘆 | 運行機構 | 主要尺寸 | ||||||||||||
| 型號 | 起升 速度 | 運行 速度 | 減速 比 | 減速 機 | 電動機 | L1 | L2 | I1 | I2 | H1 | H2 | K | B | ||||||||
| 型號 | 功率 | ||||||||||||||||||||
| t | m | m | KN | t | m | m/min | i | KW | |||||||||||||
| 3 | 26 | 6 | 93 | 16.8 | ~s/3 | A5中級 | CD1 MD1 | 8 8/0.8 7 7/0.7 | 4 6.3 | 7000 | 7000 | 6360 | 6560 | 985 | 4500 | 8955 | 6000 | ||||
| 9 | 98 | 20 | 6310 | 6510 | 5000 | 11950 | 6500 | ||||||||||||||
| 30 | 6 | 95 | 17.7 | 7500 | 7500 | 6860 | 7060 | 4500 | 9150 | 6000 | |||||||||||
| 9 | 99 | 20.4 | 6810 | 7010 | 5000 | 12150 | 6500 | ||||||||||||||
| 35 | 6 | 112 | 21.9 | 10000 | 10000 | 9360 | 9360 | 5000 | 9385 | 6500 | |||||||||||
| 9 | 126 | 23.9 | 9310 | 9310 | 5500 | 12385 | 7000 | ||||||||||||||
| 5 | 26 | 6 | 99 | 20.6 | 7000 | 7000 | 6690 | 6690 | 1160 | 4500 | 9340 | 6000 | |||||||||
| 9 | 122 | 23 | 6660 | 6660 | 5000 | 12340 | 6500 | ||||||||||||||
| 30 | 6 | 110 | 21.5 | 7500 | 7500 | 7190 | 7190 | 5000 | 9540 | 6500 | |||||||||||
| 9 | 126 | 23.7 | 7160 | 7160 | 5500 | 12540 | 7000 | ||||||||||||||
| 35 | 6 | 132 | 26.9 | 10000 | 10000 | 9690 | 9690 | 5500 | 10000 | 7000 | |||||||||||
| 9 | 139 | 29.4 | 9660 | 9660 | 6000 | 13000 | 7500 | ||||||||||||||
| 10 | 26 | 6 | 128 | 24.6 | 7000 | 7000 | 6316 | 6316 | 1350 | 5000 | 10150 | 6500 | |||||||||
| 9 | 134 | 27.2 | 6237 | 6237 | 5500 | 13150 | 7000 | ||||||||||||||
| 30 | 6 | 129 | 24.9 | 7500 | 7500 | 6816 | 6816 | 5500 | 10350 | 7000 | |||||||||||
| 9 | 136 | 28 | 6737 | 6737 | 6000 | 13350 | 7500 | ||||||||||||||
| 35 | 6 | 139 | 29.3 | 8750 | 8750 | 8066 | 8066 | 5500 | 10550 | 7500 | |||||||||||
| 9 | 152 | 32.7 | 7987 | 7987 | 6000 | 13550 | 7500 | ||||||||||||||
